電力基礎業務知識——輸變電

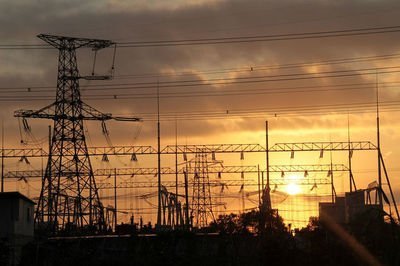

變電站
變電站,改變電壓的場所。為了把發電廠發出來的電能輸送到較遠的地方,必須把電壓升高,變?yōu)楦邏弘?到用戶附近再按需要把電壓降低,這種升降電壓的工作靠變電站來完成。
變電站的主要設備是開關和變壓器。按規模大小不同,小的稱為變電所,變電站大于變電所。
變電所:一般是電壓等級在110KV以下的降壓變電站;
變電站:包括各種電壓等級的“升壓、降壓”變電站、“改變電壓、控制和分配電能的場所。
變電站(SUBSTATION)是把一些設備組裝起來用以切斷或接通、改變或者調整電壓,在電力系統中,變電站是輸電和配電的集結點。
變電站主要可分為:樞紐變電站、終端變電站;升壓變電站、降壓變電站;電力系統的變電站、工礦變電站、鐵路變電站(27.5K、50);1000KV、750KV、500KV、330KV、220KV、110KV、66KV、35KV、10KV、6.3KV等電壓等級的變電站。
變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力設施,它通過其變壓器將各級電壓的電網聯系起來。
變電站的主要設備和連接方式,按其功能不同而有差異。
變電站在特定的環境中;是將AC—DC—AC轉換過程。像海底輸電電纜以及遠距離的輸送中。有些采用高壓直流輸變電形式直流輸電克服交流輸電的容抗損耗。具有節能效應。
變壓器是變電站的主要設備,分為雙繞組變壓器、三繞組變壓器和自耦變壓器(即高、低壓每相共用一個繞組,從高壓繞組中間抽出一個頭作為低壓繞組的出線的變壓器。電壓高低與繞組匝數成正比,電流則與繞組匝數成反比。
變壓器按其作用可分為升壓變壓器和降壓變壓器。前者用于電力系統送端變電站,后者用于受端變電站變壓器的電壓需與電力系統的電壓相適應。為了在不同負荷情況下保持合格的電壓有時需要切換變壓器的分接頭。
按分接頭切換方式變壓器有帶負荷有載調壓變壓器和無負荷無載調壓變壓器。有載調壓
變壓器主要用于受端變電站。
電壓互感器和電流互感器。它們的工作原理和變壓器相似,它們把高電壓設備和母線的運行電壓、大電流即設備和母線的負荷或短路電流按規定比例變成測量儀表、繼電保護及控制設備的低電壓和小電流。在額定運行情況下電壓互感器二次電壓為LV,電流互感器二次電流為5A或1A。電流互感器的二次繞組經常與負荷相連近于短路,請注意:絕不能讓其開路,否則將因高電壓而危及設備和人身安全或使電流互感器燒毀。
開關設備。它包括斷路器、隔離開關、負荷開關、高壓熔斷器等,都是斷開和合上電路的設備。斷路器在電力系統正常運行情況下用來合上和斷開電路;故障時在繼電保護裝置控制下自動把故障設備和線路斷開,還可以有自動重合閘功能。在中國,220KV以上變電站使用較多的是空氣斷路器和六氟化硫斷路器。
隔離開關(刀閘)的主要作用是在設備或線路檢修時隔離電壓,以保證安全。它不能斷開負荷電流和短路電流,應與斷路器配合使用。在停電時應先拉斷路器后拉隔離開關,送電時應先合隔離開關后合斷路器。如果誤操作將引起設備損壞和人身傷亡。
負荷開關能在正常運行時斷開負荷電流,沒有斷開故障電流的能力,一般與高壓熔斷絲配合用于10KV及以上電壓且不經常操作的變壓器或出線上為了減少變電站的占地面積,六氟化硫全封閉組合電器(GIS)得到廣泛應用。它把斷路器、隔離開關、母線、接地開關、互感器、出線套管或電纜終端頭等分別裝在各自密封間中,后集中組成一個整體外殼,并充以六氟化硫氣體作為絕緣介質。這種組合電器具有結構緊湊體積小重量輕不受大氣條件影響,檢修間隔長,無觸電事故和電噪聲干擾等優點,具有發展前765KV已在變電站投入運行。它的缺點是價格較貴,制造和檢修工藝要求高。
